SZ系列水环式真空泵及压缩机

作者:admin发布时间:2019-04-21

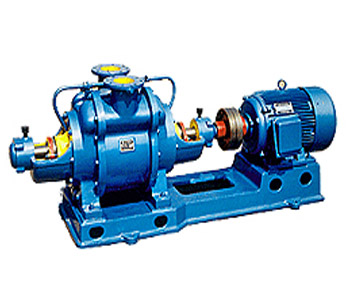

SZ系列水环式真空泵及压缩机

 SZ系列水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以便在密闭容器中形成真空和压力,吸入气体中允许混有少量液体。它被广泛应用于机械、石油化工、制药、食品、制糖工业及电子领域。
    由于在工作过程中,气体的压缩是等温的,所以在压缩和抽吸易燃、易爆气体时,不易发生危险,所以其应用更加广泛。工作真空范围为-0.03~-0.08MPa。

SZ系列水环真空泵及压缩机技术规格:




真空最大吸气量
(m3/min)
压缩机最大排气量
(m3/min)
电机
功率
(Kw)



泵转速
(r.p.m)



水耗量
(L/min)

最大真空度
(%)



最大压力
(MPa)



泵重
(整机)
(Kg)

当真空度为

当压力为 (MPa)
真空泵 压缩机
0% 40% 60% 80% 90% 0 0.05 0.08 0.1 0.15
SZ-1 1.5 0.64 0.4 0.12 - 1.5 1 - - - 4 5.5 1440 10 84 0.12 310
SZ-2 3.4 1.65 0.95 0.25 - 3.4 2.6 2 1.5 - 7.5 11 1450 30 87 0.14 380
SZ-3 11.5 6.8 3.6 1.5 0.5 11.5 9.2 8.5 7.5 3.5 22 37 970 70 92 0.17 1300
SZ-4 27 17.6 11 3 1 27 26 20 16 9.5 70 80 730 100 93 0.21 1500

注:1、真空度从40%到90%或压力从0.05MPa的吸排气量随着供水量的大小、叶轮与侧盖的间隙
       大小而变化,特别是流量较小时,如果调整不准确更容易引起偏小。
    2、表内数值是在下列条件下得出:
       ①水温15℃
       ②空气20℃
       ③气体相对湿度70%
       ④大气压力0.1013MPa
   3、表内性能偏差不超过5%

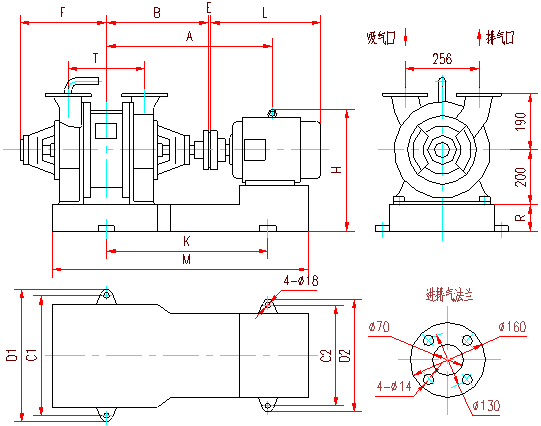

SZ-1、SZ-2真空泵外形及安装尺寸



代号 A B C1 C2 D1 D2 E F H R K T M L 地脚螺栓
SZ-1 528 313 420 342 470 392 2 280 315 87 513 190 813 414 M16×400
SZ-2 646 378 454 370 514 430 2 346 315 80 640 320 1029 523

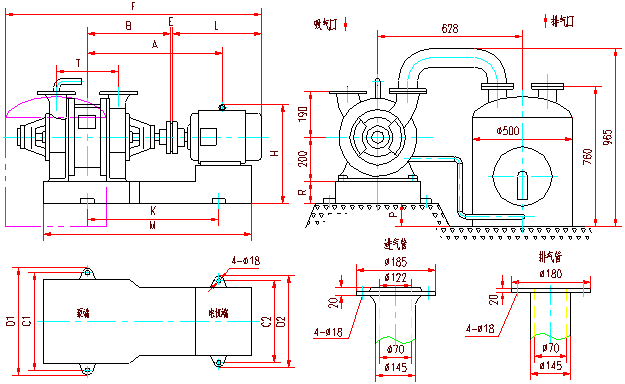

SZ-1、SZ-2压缩机外形及安装尺寸





代号 A B C1 C2 D1 D2 E F H P R K T M L 地脚螺栓
SZ-1 557 313 420 362 470 412 2 1325 315 143 87 551 190 847 518 M16×400
SZ-2 705 378 454 410 514 470 2 1582 385 150 80 710 320 1119 610

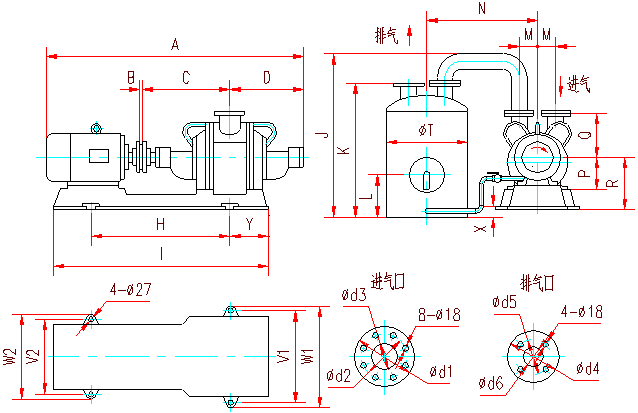

SZ-3真空泵、压缩机外形及安装尺寸






代号 A B C D H I J K L M N P Q R S
SZ-3真空泵 2202 4 768 655 1177 1737 1357 1100 330 142.5 912.5 295 380 420 1050
SZ-3压缩机 2357 4 768 655 1246 1836 1357 1100 330 142.5 912.5 295 380 420 1050
代号 T V2 V1 W1 W2 X Y d1 d2 d3 d4 d5 d6 地脚螺栓
SZ-3真空泵 650 480 580 650 550 20 320 235 200 125 205 170 100 M24×630
SZ-3压缩机 650 540 580 650 610 20 320 235 200 125 205 170 100

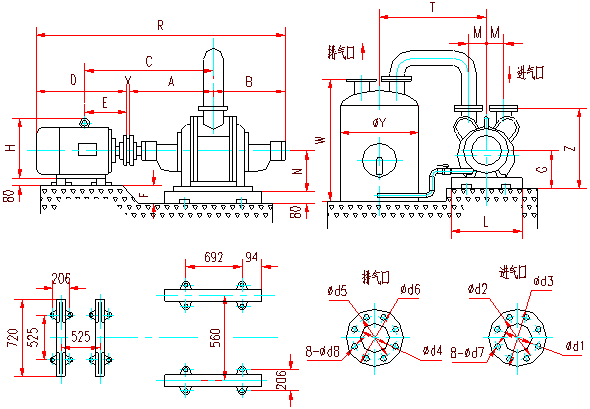

SZ-4真空泵、压缩机外形及安置尺寸







代号 A B C D H G X M Y W T N L
SZ-4真空泵 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826
SZ-4压缩机 927 787 1506 1015 750 485 4 192.5 650 1100 864.5 405 826
代号 R Z d1 d2 d3 d4 d5 d6 d7 d8 F E 地脚螺栓
SZ-4真空泵 2733 950 175 225 290 150 225 260 18 18 70 575 M24×630
SZ-4压缩机 2733 950 175 225 290 150 225 260 18 18 70 575
